Como os pés de paletes e os plugues de assentamento melhoram a capacidade de empilhamento?

Pés de paletes e tampões de encaixe melhorar a capacidade de empilhamento por criando um intertravamento mecânico preciso entre paletes empilhados que evita o deslocamento lateral, controla o incremento vertical de cada palete adicional e distribui cargas compressivas uniformemente entre pontos de contato definidos. O resultado é um sistema de empilhamento estruturalmente estável, eficiente em termos de espaço e seguro de manusear – qualidades que os paletes de folhas planas sem esses componentes não conseguem alcançar de forma confiável por si só.

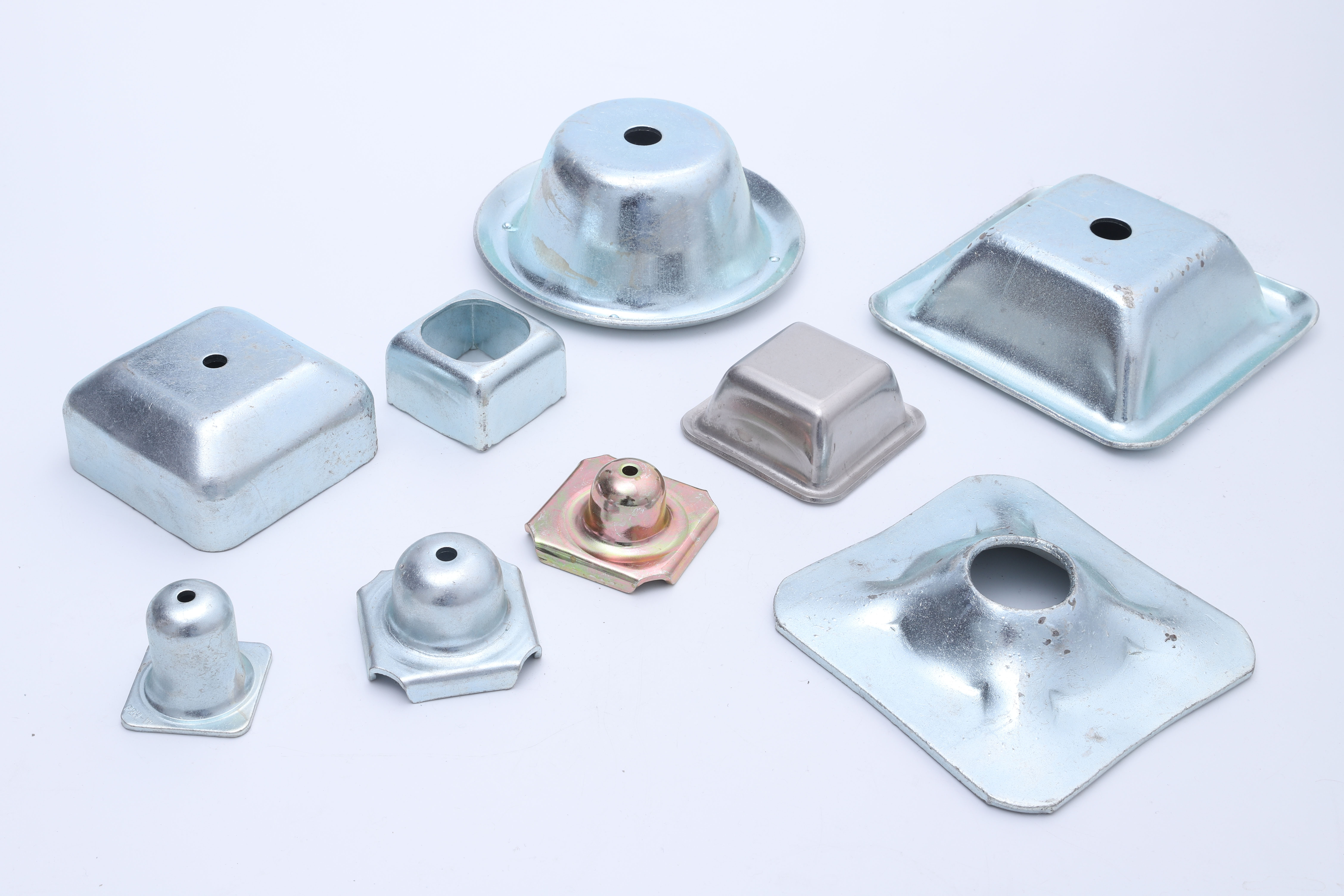

Em Produtos metálicos Co. de Ningbo Dasheng, Ltd , fabricamos pés de paletes e plugues de encaixe por meio de estampagem de metal de precisão, estampagem profunda e processos de soldagem. Nosso envolvimento direto na produção desses componentes nos dá uma compreensão detalhada de como a precisão dimensional e a qualidade do material se traduzem em desempenho de empilhamento no mundo real. O artigo a seguir examina todos os aspectos de como esses dois componentes trabalham juntos para transformar o empilhamento de paletes de uma tarefa manual não confiável em uma operação controlada, repetível e mensurável.

A mecânica de como os plugues de aninhamento fixam os paletes no alinhamento

O mecanismo fundamental pelo qual os pés da palete e os tampões de encaixe melhoram a capacidade de empilhamento é o encaixe do encaixe no pé. Quando um palete vazio é colocado em cima de outro, os tampões de encaixe que se projetam da parte inferior do palete superior descem para as cavidades abertas na parte superior dos pés do palete inferior. Este engate faz três coisas simultaneamente: posiciona o palete superior em alinhamento horizontal preciso com o inferior, limita o quanto o palete superior pode descer até o inferior (controlando o incremento de aninhamento) e resiste a qualquer força lateral que, de outra forma, faria com que a pilha se deslocasse ou se inclinasse.

Sem plugues de encaixe, os paletes empilhados não têm conexão mecânica entre si. Eles dependem inteiramente da gravidade e do atrito para permanecerem em posição. Em pisos lisos de armazéns, durante o manuseio de empilhadeiras ou em veículos em movimento, o atrito por si só é insuficiente para evitar deslocamentos. Uma pilha de dez paletes sem componentes interligados pode deslocar-se lateralmente vários centímetros sob uma aceleração lateral modesta – o suficiente para derrubar a pilha ou tornar inseguro levantá-la como uma unidade.

Geometria do plug e seu efeito na precisão da pilha

A geometria do tampão de assentamento – seu ângulo de conicidade, diâmetro externo, espessura da parede e altura – determina a precisão com que o palete superior assenta em relação ao inferior e quanta folga lateral existe dentro da pilha engatada. Um plugue com um cone de entrada generoso (normalmente 3° a 7° de ângulo de inclinação ) orienta o palete na posição mesmo quando o posicionamento não está perfeitamente centralizado, enquanto um ajuste mais justo na base do engate fornece o alinhamento preciso que os sistemas de manuseio automatizado exigem. Os plugues estampados com precisão, fabricados com tolerâncias dimensionais restritas, alcançam repetibilidade posicional dentro de ±1 mm — essencial para paletes manuseadas por sistemas robóticos ou veículos guiados automaticamente.

Controlando o incremento de aninhamento: quanto espaço é realmente economizado

Uma das maneiras mais quantificáveis pelas quais os pés dos paletes e os plugues de encaixe melhoram a capacidade de empilhamento é permitir um incremento de encaixe controlado e previsível – a altura vertical adicional adicionada a uma pilha por cada palete sucessivo. Este incremento é determinado pela diferença entre a altura total do pé da palete e a profundidade a que o encaixe do encaixe no seu interior.

Um sistema de agrupamento bem projetado normalmente atinge um incremento de agrupamento de 30 a 60 mm por palete . Em comparação, uma palete de blocos de madeira convencional com uma altura total de aproximadamente 145 mm acrescenta 145 mm a uma pilha com cada unidade adicional – porque não tem qualquer capacidade de encaixe. As implicações na economia de espaço são dramáticas:

Como mostra a tabela, o benefício da poupança de espaço aumenta à medida que mais paletes são empilhadas, porque a altura da base fixa da palete inferior torna-se uma proporção menor da altura total da pilha. Com 50 paletes, um sistema encaixável com incremento de 40 mm ocupa menos de 30% do espaço exigido pelos paletes convencionais — uma transformação que afeta diretamente o número de paletes vazios que um armazém pode armazenar, quantos podem ser carregados em um caminhão de retorno e a eficiência com que um pool de paletes pode ser gerenciado.

Por que o controle preciso do incremento do aninhamento é importante

O controle consistente do incremento de agrupamento só é possível quando os pés dos paletes e os plugues de agrupamento são fabricados de acordo com especificações dimensionais precisas. Se a altura dos pés variar vários milímetros em uma frota de paletes — como acontece quando os componentes são produzidos com controle de qualidade insuficiente — o incremento do agrupamento torna-se imprevisível. Alguns paletes ficarão mais profundos do que o pretendido, podendo fazer com que o deck de paletes entre em contato e danifique as mercadorias em um palete carregado abaixo. Outros não se encaixarão se o plugue não encaixar corretamente na cavidade do pé. A consistência dimensional em todos os componentes da frota é a base de um empilhamento confiável.

Distribuição de Carga e Estabilidade Estrutural Durante o Empilhamento

A empilhabilidade não se trata apenas de quão compactamente os paletes se aninham, mas também de quão segura e estável eles suportam as cargas quando empilhados com mercadorias. Os pés dos paletes desempenham um papel central nisso, definindo exatamente onde as forças de compressão são transmitidas entre os paletes empilhados e para o piso. Numa pilha de múltiplas paletes que transporta paletes carregadas, os pés de cada palete superior devem transferir a sua carga diretamente para os elementos estruturais da palete abaixo - e não para a superfície do convés entre os pés, que na maioria dos designs de paletes não é projetada para suportar cargas compressivas de cima.

Pés posicionados com precisão garantem que a transferência de carga ocorre nos pontos corretos em todas as configurações de empilhamento. Quando os pés são colocados de forma consistente nos cantos e bordas do palete — como acontece em um sistema bem projetado com tolerâncias de fabricação controladas — cada nível de uma pilha carregada é sustentado pelas colunas estruturais formadas pelos pés abaixo dela. Este caminho de carga em forma de coluna é mecanicamente eficiente e evita a flexão e flexão das plataformas de paletes que ocorre quando as cargas são transferidas para áreas sem suporte.

O papel dos plugues de aninhamento na prevenção do colapso da pilha

Quando uma pilha de paletes carregada é submetida a forças horizontais — desde um veículo a dobrar uma esquina, uma empilhadora a desacelerar bruscamente ou atividade sísmica num armazém — a tendência da pilha é inclinar-se e potencialmente tombar. Os plugues de encaixe que se encaixam positivamente nos pés dos paletes resistem a essa tendência, agindo como conectores de cisalhamento entre os paletes adjacentes. O contato do tampão com a parede interna da cavidade do pé converte a força lateral em uma interação compressiva e de tração entre os dois componentes, dissipando a energia em vez de permitir que os paletes deslizem um em relação ao outro.

A resistência ao cisalhamento fornecida por um único engate tampão-pé depende da espessura da parede de ambos os componentes, da profundidade do engate e das propriedades do material de cada peça. Um tampão de aço prensado acoplado a uma cavidade de pé de aço proporciona uma resistência ao cisalhamento significativamente maior do que um tampão de plástico em um pé de plástico – uma consideração importante para operações onde paletes empilhados são transportados por caminhão por longas distâncias em superfícies de estradas imperfeitas.

Como a uniformidade da altura dos pés afeta o nivelamento da pilha

Uma pilha de paletes é tão nivelada quanto os pés que a suportam. Se os quatro ou mais pés de um único palete variarem em altura – mesmo que alguns milímetros – o deck de paletes não ficará nivelado com o palete abaixo dele. Esta inclinação acumula-se com cada palete adicional na pilha: uma variação de 2 mm de altura por palete torna-se uma 20 mm magro através de uma pilha de dez paletes, o que é suficiente para tornar o palete superior visivelmente instável e potencialmente inseguro para ser levantado como uma unidade com uma empilhadeira.

Controlar a uniformidade da altura dos pés em uma frota de paletes requer processos de fabricação capazes de produzir componentes com tolerâncias de altura restritas - normalmente ±0,5 mm ou melhor para aplicações de precisão. Em Produtos metálicos Co. de Ningbo Dasheng, Ltd , nossas operações de repuxo profundo e estampagem são conduzidas com ferramentas que mantêm fluxo de material e profundidade de conformação consistentes, garantindo que cada pé produzido em uma produção atenda à altura especificada dentro da tolerância exigida. Esta consistência é verificada através de verificações de qualidade durante o processo, em vez de depender apenas da inspeção de final de linha.

Geometria do pé e seu efeito no contato nivelado

Além da altura, o nivelamento e a quadratura da superfície de contato da base do pé também afetam o nivelamento da pilha. Um pé com base deformada ou não plana balançará na superfície abaixo dele, em vez de fazer contato estável e uniforme. Este comportamento de balanço sob carga cria concentrações de tensão nas bordas da área de contato, acelerando o desgaste e aumentando o risco de deformação do pé ao longo do tempo. Pés metálicos formados com precisão, produzidos por matrizes que controlam o nivelamento da superfície de contato dentro de limites especificados, eliminam esse problema, garantindo que cada pé fique estável e transfira a carga uniformemente em toda a sua área de base.

Desempenho de empilhamento em diferentes configurações de pés de paletes

Nem todas as configurações de pés de paletes oferecem o mesmo desempenho de empilhamento. O número de pés, seu padrão de posicionamento, sua geometria individual e o número de plugues de encaixe acoplados por palete influenciam o desempenho do sistema em condições operacionais reais. Compreender as compensações entre configurações comuns ajuda a especificar o design correto para uma determinada aplicação.

A configuração de 9 pontos oferece a melhor capacidade de empilhamento geral porque maximiza o número de encaixes entrelaçados por palete, distribui a carga pelo maior número de pontos de contato e minimiza a deflexão do convés entre os pés. No entanto, também resulta num incremento de agrupamento ligeiramente superior ao de um sistema de 4 cantos, porque mais material de base deve ser acomodado no espaço de empilhamento. A configuração ideal para qualquer operação depende do equilíbrio entre os requisitos de capacidade de carga, as metas de eficiência de agrupamento e as restrições dimensionais do equipamento de manuseio.

Escolha do material e seu impacto no desempenho do empilhamento ao longo do tempo

As melhorias na capacidade de empilhamento proporcionadas pelos pés da palete e pelos tampões de encaixe só são sustentadas ao longo da vida útil da palete se os componentes forem fabricados com materiais que mantenham a sua geometria sob repetidos ciclos de carga. A degradação do material – fluência, trincas por fadiga, corrosão ou deformação térmica – altera as características dimensionais dos pés e dos plugues de maneiras que prejudicam progressivamente a precisão do intertravamento da qual depende o empilhamento.

• Pés em aço prensado mantêm sua geometria sob cargas compressivas sustentadas sem fluência, resistem ao impacto sem fratura e apresentam desempenho consistente em faixas de temperatura de -40°C a 300°C. Sua estabilidade dimensional ao longo de centenas de ciclos de carga é a mais alta de qualquer material comum para pés.
• Pés em aço inoxidável oferecem a mesma estabilidade mecânica que o aço carbono prensado com adição de resistência à corrosão em ambientes úmidos, de qualidade alimentar ou químicos. Eles são a escolha preferida quando a empilhabilidade dos paletes deve ser mantida através de repetidos ciclos de lavagem.
• Pés de polietileno de alta densidade (HDPE) fornecem empilhabilidade adequada para cargas leves a médias, mas são suscetíveis à fluência sob tensão compressiva sustentada, particularmente em temperaturas elevadas. Com o tempo, uma pilha carregada pode fazer com que os pés de HDPE se comprimam permanentemente, reduzindo a altura dos pés e alterando o incremento de aninhamento.
• Pés de polipropileno são mais leves e de custo mais baixo que o HDPE, mas têm resistência ao impacto reduzida e maior suscetibilidade à fratura frágil em temperaturas abaixo de zero. Em ambientes de cadeia de frio, os pés de polipropileno podem rachar sob as cargas de choque geradas durante quedas de paletes ou manuseio brusco, eliminando totalmente sua função de intertravamento.
• Pés em liga de alumínio combinam baixo peso com boa estabilidade dimensional e resistência à corrosão, tornando-os adequados para aplicações onde o peso do palete é uma restrição crítica — como frete aéreo ou operações de manuseio manual de alta frequência.

Para operações onde a capacidade de empilhamento deve ser mantida de forma confiável durante 100 ou mais ciclos de paletes , pés prensados ou de aço inoxidável são a escolha mais confiável. Sua resistência à fluência, ao impacto e à variação de temperatura garante que a precisão dimensional estabelecida na fabricação seja preservada durante toda a vida útil do componente.

Empilhamento em ambientes de armazém automatizado

Em armazéns operados manualmente, um pequeno desalinhamento das pilhas pode ser corrigido por um trabalhador que reposiciona os paletes. Em ambientes automatizados – onde empilhadores robóticos, veículos guiados automaticamente (AGVs) e sistemas automatizados de armazenamento e recuperação (AS/RS) alimentados por transportadores manuseiam paletes sem intervenção humana – não há mecanismo de correção. Um palete que não se encaixe dentro do envelope dimensional especificado causará um atolamento, uma falha no sensor ou uma parada do sistema que interromperá toda a operação.

É por isso que os operadores logísticos automatizados especificam tolerâncias extremamente restritas em pés de paletes e tampões de encaixe — muitas vezes mais rigorosas do que as tolerâncias padrão usadas em aplicações de manuseio manual. Os requisitos típicos para sistemas automatizados incluem:

1. Tolerância de altura do pé: ±0,5 mm em todos os pés de um único palete e em todos os paletes da frota.
2. Tolerância do diâmetro do plugue de aninhamento: ±0,3 mm para garantir profundidade de engate consistente e resistência ao deslocamento lateral.
3. Tolerância de posição do pé: ±1 mm da posição especificada na plataforma de paletes, para alinhar com pontos de coleta robóticos e zonas de detecção de sensores.
4. Repetibilidade da altura da pilha: A altura total de uma pilha aninhada deve ser previsível com ±2 mm por palete para permitir que os sistemas AS/RS posicionem seus garfos com precisão, sem recalibração entre os ciclos.
5. Resistência ao deslocamento lateral: Uma pilha agrupada deve resistir a forças de deslocamento lateral de pelo menos 200 N sem que o palete superior se desloque mais de 2 mm em relação ao palete abaixo dele.

Alcançar essas especificações de forma consistente em grandes séries de produção requer recursos de fabricação de precisão que Produtos metálicos Co. de Ningbo Dasheng, Ltd traz para cada componente que produzimos. Nossas ferramentas de estampagem e estampagem profunda são projetadas e mantidas de acordo com os requisitos dimensionais das especificações de cada cliente, e nossos processos de verificação de qualidade confirmam que cada componente que sai de nossas instalações atende às tolerâncias exigidas para a aplicação pretendida - incluindo os exigentes requisitos de ambientes logísticos automatizados.

Como o design do plugue de aninhamento afeta a facilidade de desempilhamento

As melhorias na capacidade de empilhamento só serão úteis na prática se a pilha também puder ser separada de maneira fácil e confiável quando forem necessários paletes individuais. Um tampão de encaixe que se encaixe tão firmemente que exija força excessiva para desengatá-lo cria problemas operacionais: maior tempo de desempilhamento, maior risco de danos ao palete durante a separação e dificuldade para os desempilhadores automatizados gerarem a força de elevação necessária sem danificar o deck de paletes.

O design de um plugue de encaixe com bom desempenho equilibra três requisitos concorrentes:

• Engate suficiente para resistir ao deslocamento lateral sob as forças experimentadas durante o transporte e manuseio - normalmente exigindo uma profundidade mínima de engate de 15–25 mm.
• Folga controlada entre o tampão e a parede interna do pé — o suficiente para permitir engate e desengate suave sem emperramento, normalmente 0,5–2 mm de folga radial, dependendo da aplicação.
• Ângulo de inclinação no exterior do plugue — uma ligeira conicidade (3°–7°) que guia o tampão para dentro da cavidade do pé durante o empilhamento e facilita o desengate limpo sem o efeito de sucção que pode ocorrer com bujões de parede paralela em cavidades profundas.

Conseguir esse equilíbrio requer um design cuidadoso e uma fabricação precisa. Um tampão formado com espessura de parede inconsistente ou com seção transversal fora do formato redondo se comportará de maneira imprevisível – prendendo-se em algumas orientações e encaixando-se livremente em outras. Plugues estampados com precisão e estampados profundamente, produzidos a partir de chapas metálicas de espessura consistente com parâmetros de conformação controlados, eliminam essa variabilidade e proporcionam o mesmo comportamento de engate e desengate em todos os paletes da frota.

O efeito do empilhamento na gestão da frota de paletes

A capacidade de empilhamento melhorada não afeta apenas as dimensões físicas de uma pilha de paletes – tem efeitos diretos e mensuráveis na eficiência da gestão da frota de paletes em toda a cadeia de abastecimento. As operações que conseguem empilhar paletes vazios de forma mais compacta e estável ganham vantagens em todos os pontos do ciclo logístico onde os paletes precisam ser armazenados, contados, transportados ou recuperados.

Capacidade de Armazenamento nos Pontos de Expedição e Recebimento

Em dispatch docks, distribution centers, and manufacturing facilities, empty pallets awaiting loading occupy floor space that could otherwise be used for productive storage. A nestable pallet system that reduces stack height by 65–70% em comparação com paletes convencionais permite que a mesma área de piso possa conter três a quatro vezes mais paletes vazias. Isto reduz diretamente a frequência das execuções de reabastecimento de paletes e o trabalho associado ao gerenciamento de um grande número de unidades armazenadas individualmente.

Eficiência do frete de retorno

A logística de devolução – movimentação de paletes vazias de volta ao longo da cadeia de abastecimento – é um centro de custos que se adapta diretamente ao volume de paletes. Um reboque padrão com altura interna de 2.700 mm pode acomodar 18 paletes convencionais empilhadas com 145 mm cada . Com sistema encaixável em incremento de 40 mm e altura de base de 150 mm, o mesmo reboque pode transportar aproximadamente 64 paletes no mesmo espaço vertical — mais de três vezes a carga. Esta redução nas viagens de transporte de ida e volta reduz os custos de combustível, as horas de condução e as emissões de carbono em proporção direta à melhoria na eficiência do empilhamento.

Operações de manuseio reduzidas por ciclo de palete

Como as pilhas encaixáveis são estruturalmente estáveis e podem ser manuseadas como uma única unidade sem risco de deslocamento dos paletes individuais, os operadores de empilhadeiras podem mover maiores quantidades de paletes vazios em um único elevador. Uma pilha estável de 20 paletes encaixáveis ​​pode ser movida como uma unidade; 20 paletes convencionais sem intertravamento exigiriam vários movimentos separados ou o uso de equipamento especializado. Esta redução nas operações de movimentação individuais reduz o tempo de trabalho, o desgaste da empilhadeira e o risco de acidentes relacionados à movimentação.

Especificações principais a serem definidas para empilhamento ideal

Para operações que especificam novos pés de paletes e tampões de encaixe, ou que avaliam componentes existentes quanto ao desempenho de empilhamento, os seguintes parâmetros são os mais críticos para definir e verificar:

1. Incremento de aninhamento de destino: Definir a adição de altura vertical máxima aceitável por palete aninhada, com base no espaço de armazenamento e transporte disponível e no número de paletes esperados em cada pilha.
2. Altura e tolerância do pé: Especifique a altura nominal dos pés necessária para fornecer espaço adequado para a entrada da empilhadeira (mínimo de 95 mm) e a variação de altura máxima permitida em todos os pés de um único palete (normalmente ±0,5 mm para aplicações de precisão).
3. Profundidade de engate do plugue: Defina a profundidade na qual o tampão de encaixe deve engatar na cavidade do pé para fornecer a resistência de deslocamento lateral necessária, equilibrada contra a força de desengate que é aceitável para desempilhamento manual ou automatizado.
4. Folga radial plug-pé: Especifique a folga entre a parede externa do tampão de encaixe e a parede interna da cavidade do pé, equilibrando a facilidade de engate com o aperto da trava posicional.
5. Resistência ao deslocamento lateral: Defina a força lateral mínima que a pilha aninhada deve resistir sem se deslocar, com base nas forças dinâmicas experimentadas durante o transporte no tipo de veículo pretendido.
6. Tratamento de materiais e superfícies: Selecione o material do pé e do tampão com base nos requisitos de carga, faixa de temperatura, exposição à corrosão e no número de ciclos durante os quais os componentes devem manter suas especificações dimensionais.
7. Configuração e contagem: Decida o número e o padrão de posicionamento dos pés com base nos requisitos de capacidade de carga do palete e na meta de incremento de aninhamento, usando os dados de comparação de configuração como referência inicial.

Em Produtos metálicos Co. de Ningbo Dasheng, Ltd , nossa experiente equipe de engenharia trabalha com os clientes desde o estágio de especificação até a produção e entrega, garantindo que todos os parâmetros que regem o desempenho da empilhabilidade sejam definidos corretamente e alcançados de maneira confiável. Desde a seleção do material ideal e o projeto das ferramentas até a fabricação de componentes acabados e a verificação de sua conformidade dimensional, fornecemos o conhecimento técnico e a precisão de fabricação que pés de paletes de qualidade e plugues de encaixe exigem.
